비행기 랜딩기어: 특징과 중요성, 항공 안전의 숨은 주역

시끄러운 떠벌이 2024. 12. 30. 13:58

항공기의 안전한 이착륙을 가능하게 하는 랜딩기어는 항공 산업의 핵심 기술 중 하나입니다. 최근 무안공항에서 발생한 사건은 랜딩기어와 같은 항공기 필수 장치의 중요성을 다시 한번 상기시켰습니다. 이번 글에서는 랜딩기어의 주요 특징과 역할, 그리고 이를 통해 항공 안전이 어떻게 보장되는지 알아보겠습니다.

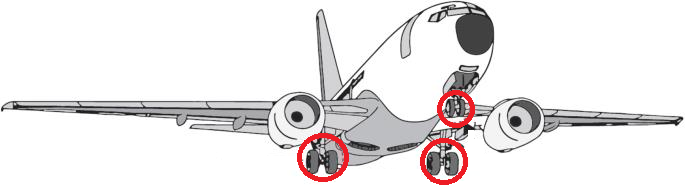

트라이사이클 방식(Tricycle) 랜딩기어(출처: airtraveinfo.kr)

1. 랜딩기어란 무엇인가?

항공기의 랜딩기어는 이착륙과 지상 활주 시 충격을 흡수하고 항공기의 하중을 지탱하며 방향 전환과 제동을 담당하는 핵심 구성 요소입니다. 랜딩기어는 다양한 구조적 특징과 설계 원리를 기반으로 현대 항공기의 안전을 보장합니다. 아래는 랜딩기어에 대한 주요 정보를 간략히 정리한 내용입니다.

1) 랜딩기어(Landing Gear)의 역할

이착륙 시 항공기 하중을 지탱하고 충격을 완화.
지상 활주(Taxing) 중 방향 전환 및 안정적인 제동 지원.
기체 하중 분산 및 안정성 유지.

2) 랜딩기어의 종류

■ 사용 목적에 따른 분류

육상용(Tire & Ski Type): 일반적인 도로 및 눈길 환경에 사용.
수상용(Floating Type): 물 위에서 이착륙 가능.
수륙양용(Float 하부에 Tire 병용): 육상과 수상 모두에서 사용 가능.

■ 장착 위치에 따른 분류

전륜식(Tri-Cycle Type): 대부분의 현대 항공기에서 사용. 착륙 성능 우수, 조종사의 시야 확보 용이, 무게 중심 안정.
후륜식(Conventional Type): 초기 항공기에서 사용되던 방식.

■ 바퀴 숫자에 따른 구분

단일식(Single Type): 단일 바퀴 구성.
이중식(Double Type): 바퀴가 2개인 구성.
보기식(Tandem Type): 바퀴가 4개 이상인 구조.

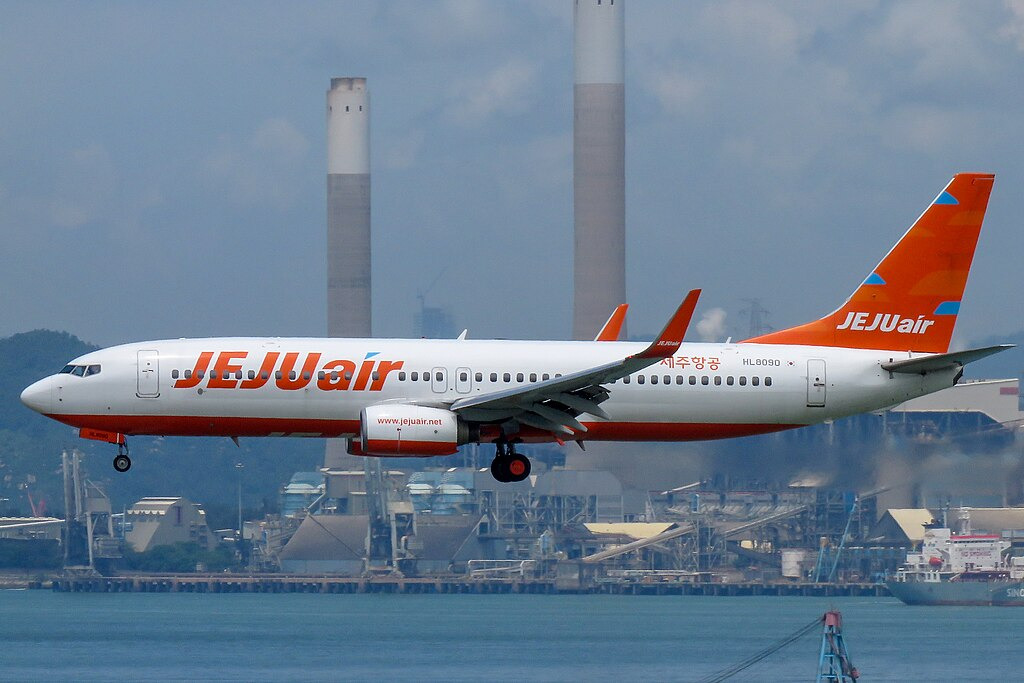

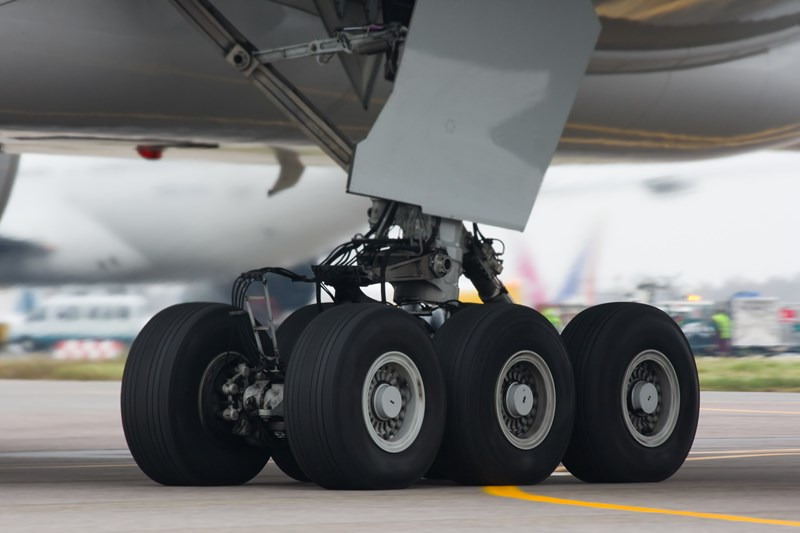

B737-800(출처: N509FZ, CC BY-SA 4.0, 위키미디어 공용)

항공기별 랜딩기어 구성표

항공기 종	노즈 기어 휠 수	메인 기어 휠 수	총 휠 수
A320, B737	2	4	6
B767, A300, A330, MD11, DC10	2	8	10
A340	2	10	12
B777	2	12	14
B747	2	16	18
A380	2	20	22
An-124	4	20	24
An-225	4	28	32

※ An-225: 초거대 항공기, 우주 왕복선 운반선

3) 쇼크 스트럿(Shock Strut)의 역할

착륙 충격을 흡수하여 항공기의 안정성을 보장.
올레오식 쇼크 스트럿: 상부 실린더에 질소, 하부 실린더에 작동유를 채워 1차 충격은 작동유로, 2차 충격은 질소로 흡수. 미터링 핀(Metering Pin)을 통해 작동유의 유량을 제어하여 완충 효율을 극대화.

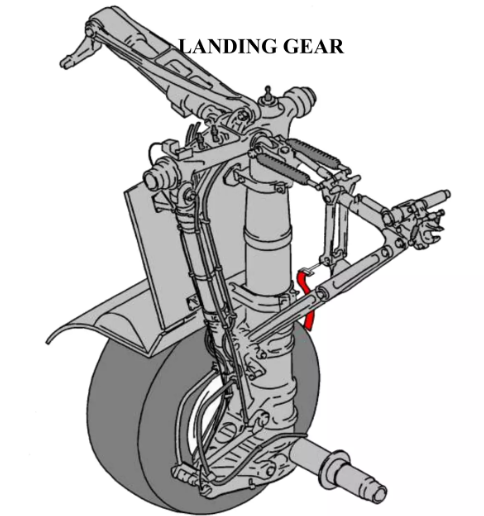

4) 랜딩기어의 주요 구성품

트러니언(Trunnion): 랜딩기어를 기체 구조물에 장착.
트럭 빔(Truck Beam): 바퀴와 휠 어셈블리를 지지.
토크 링크(Torque Link): 랜딩기어의 과도한 팽창을 방지.
드래그 스트럿(Drag Strut): 앞뒤로 받는 힘을 지지.
사이드 스트럿(Side Strut): 랜딩기어의 측면 움직임 방지.

5) 랜딩기어 작동 원리

유압 시스템: 현대 항공기(B737NG 등)는 유압계통(A, B, Standby)을 통해 랜딩기어의 접이식 및 확장 작동.
수동 시스템: 비상 상황에서는 수동 조작으로 랜딩기어를 확장하여 안전한 착륙 가능.

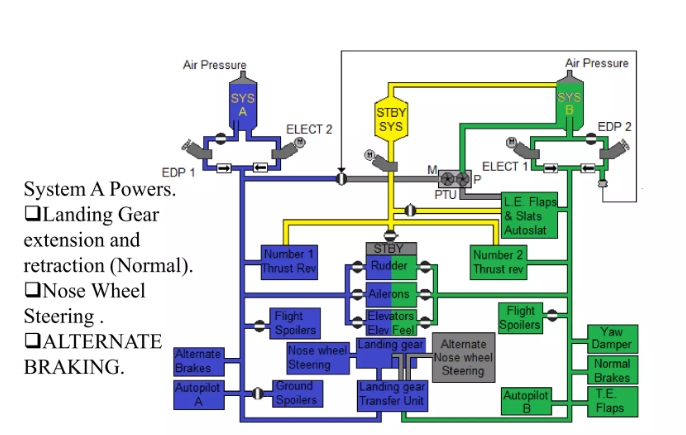

이 이미지에는 항공기의 유압 시스템(Aircraft Hydraulic Systems)이 어떻게 다양한 구성 요소를 작동시키는지를 설명하고 있습니다. 주요 내용은 다음과 같습니다.

1. 주요 유압 시스템 구성

1) System A (SYS A)

유압계통 A는 주로 랜딩기어, 노즈 휠 조향, 비행 스포일러 등 여러 주요 항공기 시스템을 구동합니다.
랜딩기어의 정상적인 확장 및 수납(Normal Extension and Retraction), 노즈 휠 조향(Nose Wheel Steering), 대체 브레이크(Alternate Braking) 기능을 담당합니다.
또한 자동 조종장치 A(Autopilot A)와 접지 스포일러(Ground Spoilers)를 작동시킵니다.

2) System B (SYS B)

유압계통 B는 러더, 엘리베이터, 플랩 및 보조 플랩, 비행 스포일러 등의 작동을 담당합니다.
주요 항목에는 yaw damper(요 댐퍼)와 정상 브레이크(Normal Brakes), 자동 조종장치 B(Autopilot B)가 포함됩니다.

3) Standby System (STBY SYS)

비상 상황을 위한 대체 유압 계통으로, 주요 조향 및 필수 시스템 작동을 지원합니다.
STBY SYS는 러더(Rudder), 비행 조작 장치 일부에 대한 지원을 제공합니다.

2. 랜딩기어 및 관련 시스템

랜딩기어는 주로 System A에서 작동하며, 유압을 통해 정상적으로 확장 및 수납됩니다.
노즈 휠 조향(Nose Wheel Steering)도 System A에서 작동하며, 대체적으로 필요시 Alternate System으로 전환됩니다.
Landing Gear Transfer Unit: 랜딩기어가 특정 유압 손실 시 다른 시스템에서 유압을 공급받아 작동할 수 있도록 설계됨.

3. 플랩과 스포일러 작동

Leading Edge (L.E.) Flaps & Slats와 Trailing Edge (T.E.) Flaps는 주로 System B에서 작동합니다.
비행 스포일러(Flight Spoilers)와 접지 스포일러(Ground Spoilers)는 각각 System A와 B를 통해 작동합니다.

4. 브레이크 시스템

Normal Braking (정상 브레이크): 주로 System B에서 지원.
Alternate Braking (대체 브레이크): System A에서 지원.

5. 주요 관찰 포인트

Power Transfer Unit (PTU): 유압 손실 시 두 시스템 간 유압을 전환하여 필수 장치를 작동하도록 보조.
Air Pressure Source: 시스템 A와 B는 각각 독립적인 에어 프레셔(압력) 공급원을 통해 유압을 생성.

6. 비상 대책

Standby System은 유압 시스템의 주요 손실 시 대체 유압을 제공하여 필수 비행 장치를 작동시킵니다.
이 시스템은 유압 시스템이 전반적으로 작동 불능이 될 경우 항공기의 안전한 착륙을 지원합니다.

이 유압 시스템의 설계는 중복성(Redundancy)과 안정성을 보장하여 항공기가 비상 상황에서도 안전하게 작동하도록 구성되어 있습니다. 각 시스템이 독립적으로 작동하지만, 필요 시 상호 보완적으로 작동하여 신뢰성을 높이는 것이 특징입니다.

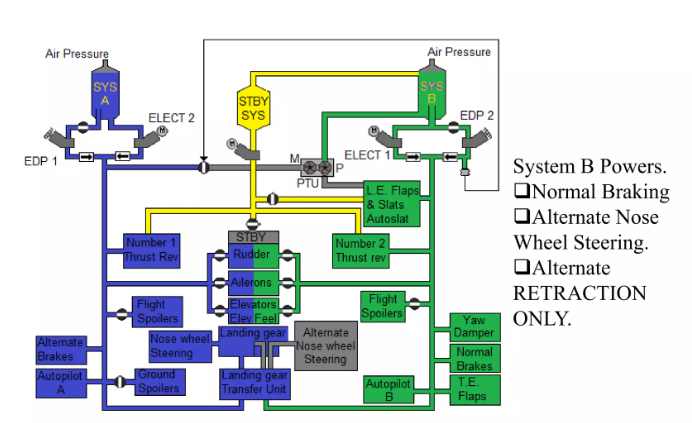

이 이미지에서는 항공기의 유압 시스템 B (System B)의 역할과 이를 통해 작동하는 주요 항공기 장치를 설명하고 있습니다. 다음은 주요 기능과 연결된 시스템의 설명입니다.

1. System B의 주요 기능

System B는 항공기의 다양한 중요한 구성 요소를 작동시키는 데 사용됩니다. 주요 기능은 다음과 같습니다

Normal Braking (정상 브레이크): 항공기의 기본 브레이크 시스템으로 작동합니다.
Alternate Nose Wheel Steering (대체 노즈 휠 조향): 시스템 A가 작동하지 않을 경우, 시스템 B가 노즈 휠 조향 기능을 대체합니다.
Alternate Retraction Only (대체 랜딩기어 수납): 유압 시스템 A가 작동하지 않을 때, 시스템 B를 사용하여 랜딩기어를 수납할 수 있습니다.

2. System B가 작동시키는 구성 요소

Rudder (러더): 항공기의 방향 전환을 제어합니다.
Ailerons (에일러론): 날개를 움직여 기체의 롤링(좌우 기울기)을 조정합니다.
Elevators (엘리베이터): 항공기의 기수를 올리거나 내리는 데 사용됩니다.
Yaw Damper (요 댐퍼): 항공기의 비행 중 불필요한 좌우 흔들림을 줄이는 장치입니다.
Normal Brakes (정상 브레이크): 착륙 시 항공기를 안전하게 정지시키는 데 사용됩니다.
L.E. Flaps & Slats (리딩 엣지 플랩 및 슬랫): 착륙 및 이륙 중 항공기의 양력을 증가시키는 데 사용됩니다.
T.E. Flaps (트레일링 엣지 플랩): 날개 뒤쪽의 플랩을 확장해 양력과 항력을 조정합니다.

3. Standby System (STBY SYS)

시스템 A와 B가 모두 작동하지 않을 경우 비상 유압을 제공하는 시스템입니다.
러더(Rudder)와 주요 조향 장치를 지원하며, 최소한의 필수 비행 기능을 보장합니다.

4. Power Transfer Unit (PTU)

한쪽 시스템(A 또는 B)에서 유압 손실이 발생할 경우 다른 시스템에서 유압을 제공하여 항공기가 안전하게 작동하도록 합니다.

5. 유압 시스템 간 상호작용

System A와 B의 독립성: 각 시스템은 독립적으로 작동하지만, 필요 시 상호작용하여 주요 장치를 작동시킬 수 있습니다.
Redundancy (중복성): 하나의 시스템이 고장 날 경우 다른 시스템이 대체 기능을 제공해 항공기의 안전성을 높입니다.

System B는 항공기에서 필수적인 조종 및 착륙 장치의 작동을 담당하며, System A와 Standby System과 함께 중복성을 통해 항공기 안전성을 강화합니다. 이 설계는 비상 상황에서도 안정적인 비행과 착륙을 보장하는 데 초점을 맞추고 있습니다.

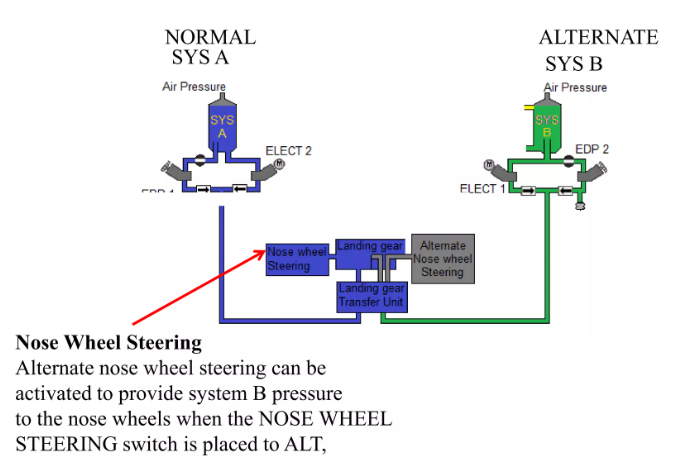

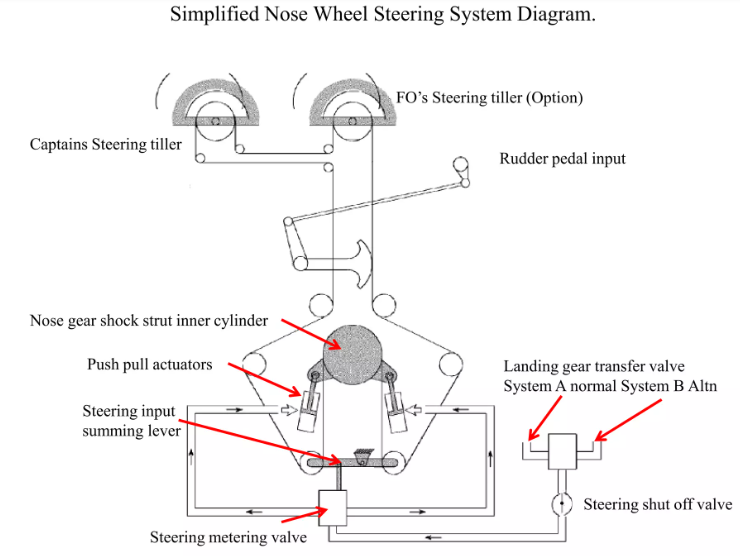

이미지에 있는 Nose Wheel Steering 시스템에 대한 설명은 다음과 같습니다.

1. Nose Wheel Steering(노즈 휠 조향) 시스템의 개요

Nose Wheel Steering은 항공기가 지상에서 활주로를 이동하거나 방향을 전환할 때 사용하는 시스템입니다.
유압 시스템을 이용하여 노즈 기어의 휠을 좌우로 조향합니다.

2. Normal SYS A

기본적으로 SYS A(유압 시스템 A)가 노즈 휠 조향 기능을 담당합니다.
SYS A가 정상적으로 작동하면 Nose Wheel Steering은 NORMAL 모드에서 작동됩니다.
이때 SYS A의 유압이 노즈 휠 조향에 사용되어 활주로에서 안정적으로 항공기를 조작할 수 있습니다.

3. Alternate SYS B

만약 SYS A가 고장 나거나 유압 누설로 작동하지 않을 경우, SYS B(유압 시스템 B)가 대체(Alternate) 모드로 활성화됩니다.
Nose Wheel Steering 스위치를 ALT(Alternate) 위치로 전환하면, SYS B의 유압이 노즈 휠에 공급되어 조향 기능을 유지할 수 있습니다.
이는 비상 상황에서도 항공기가 지상에서 이동 방향을 제어할 수 있도록 설계된 기능입니다.

4. 시스템의 주요 구성 요소

Landing Gear Transfer Unit: SYS A가 작동하지 않을 경우 SYS B의 유압을 노즈 휠로 전환하는 역할을 합니다.
Alternate Nose Wheel Steering: SYS B로부터 유압을 공급받아 비상 조향 기능을 제공합니다.

5. 작동 원리

Normal 모드: 기본적으로 SYS A의 유압을 사용하여 노즈 휠을 조향합니다.
Alternate 모드: SYS A가 작동하지 않을 경우, Nose Wheel Steering 스위치를 ALT로 전환하여 SYS B 유압을 사용합니다.
전환 메커니즘: Landing Gear Transfer Unit이 SYS A와 SYS B 간 유압 흐름을 전환하는 역할을 수행합니다.

6. 비상 상황에서의 활용

SYS A의 고장으로 인해 노즈 휠 조향이 불가능한 경우에도 SYS B를 사용하여 항공기를 안전하게 지상에서 조종할 수 있습니다.
이는 항공기의 안전성과 신뢰성을 높이는 중요한 설계 요소 중 하나입니다.

7. 요약: 이 시스템은 항공기의 지상 이동 중 발생할 수 있는 유압 문제에 대응하기 위한 중복 설계를 기반으로 하며, Normal 모드와 Alternate 모드 간 유압 흐름 전환을 통해 안전한 조향 기능을 제공합니다

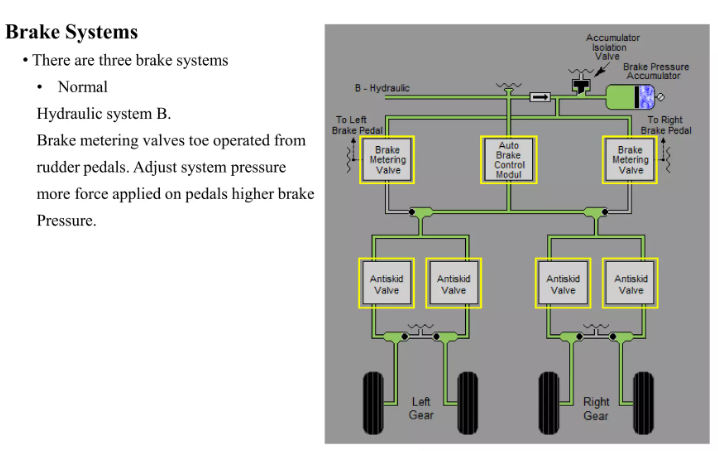

이미지에 표시된 Brake Systems(브레이크 시스템)은 항공기 착륙 후 활주로에서의 속도 제어와 정지를 담당합니다. 주요 내용은 다음과 같습니다.

1. 브레이크 시스템의 구성: 항공기에는 세 가지 브레이크 시스템이 존재합니다.

Normal (정상 브레이크 시스템): 기본적으로 정상 상태에서 사용되는 브레이크 시스템. 유압 시스템 A 또는 B에서 작동됩니다.
Hydraulic System B (유압 시스템 B): 유압 시스템 A가 작동하지 않을 경우, 대체적으로 유압 시스템 B가 사용됩니다. 비상 상황에서도 브레이크를 작동할 수 있도록 설계됨.

2. 주요 구성 요소

Brake Metering Valve (브레이크 미터링 밸브)
- 조종사가 러더 페달을 통해 브레이크를 작동할 때, 밸브가 시스템 압력을 조절합니다.
- 러더 페달을 더 강하게 누를수록 더 높은 브레이크 압력이 적용됩니다.
- 이 밸브는 브레이크 압력을 조정해 바퀴가 잠기는 것을 방지하고 제동력을 효율적으로 분산시킵니다.
Anti-Skid Valve (안티 스키드 밸브)
- 바퀴가 잠기는 것을 방지하는 역할을 합니다.
- 착륙 시 활주로에서 바퀴가 미끄러지지 않도록 조정하며, 각 바퀴에 적절한 제동력을 분배합니다.
- 이는 특히 젖은 활주로나 얼음 위에서 매우 중요한 역할을 합니다.

3. 작동 원리

조종사가 러더 페달을 밟으면 브레이크 미터링 밸브가 유압을 조절하여 필요한 브레이크 압력을 생성합니다.
생성된 유압은 각 바퀴로 전달되어 제동력이 작용합니다.
안티 스키드 밸브는 각 바퀴의 회전 속도를 모니터링하며, 특정 바퀴가 잠길 경우 압력을 낮춰 미끄러짐을 방지합니다.

4. 시스템의 중요성

안전성: 활주로에서 항공기가 제어 불능 상태에 빠지지 않도록 보장.
효율성: 브레이크 압력을 적절히 분배하여 제동 효과를 극대화.
유연성: 유압 시스템 A와 B 간 전환이 가능해 비상 상황에서도 안정적인 제동력 제공.

5. 요약: 이 브레이크 시스템은 항공기의 착륙과 지상 활주 중 안정성과 효율성을 유지하는 데 핵심적인 역할을 합니다. 특히 브레이크 미터링 밸브와 안티 스키드 밸브는 제동 성능을 향상시키고, 바퀴의 미끄러짐을 방지해 안전한 운항을 보장합니다.

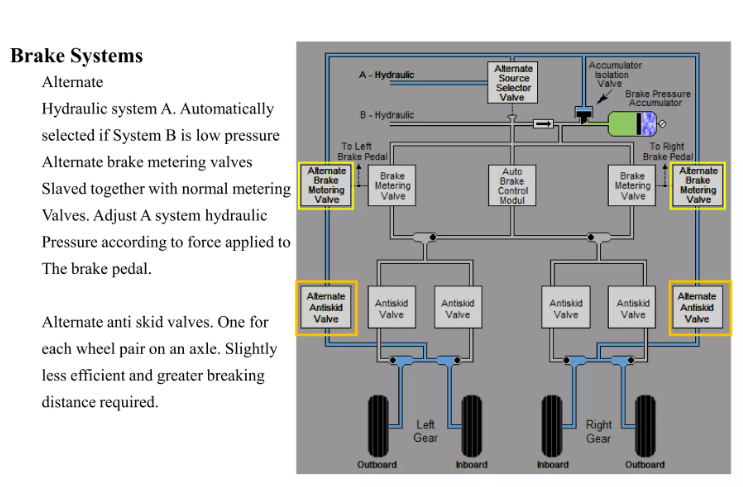

이미지에 표시된 항공기 브레이크 시스템(Brake Systems)의 구성 및 작동 원리를 설명합니다.

1. 브레이크 시스템의 주요 구성

항공기에는 기본(Normal) 브레이크와 대체(Alternate) 브레이크 시스템이 설계되어 있습니다.
각 시스템은 유압 계통(A와 B)을 활용하여 작동되며, 기본 시스템의 문제 발생 시 대체 시스템이 자동으로 활성화됩니다.

2. 대체 브레이크 시스템 (Alternate Brake System)

Hydraulic System A
- 기본적으로 Hydraulic System B를 사용하지만, System B의 압력이 낮아지거나 고장 날 경우 System A가 자동으로 선택됩니다.
- 대체 브레이크 미터링 밸브(Alternate Brake Metering Valve)가 작동하여 유압을 조절합니다.
Alternate Brake Metering Valve
- 브레이크 페달에서 가해지는 힘에 따라 유압을 조정합니다.
- 기본 브레이크 미터링 밸브와 함께 작동하며, 유압을 적절히 분배합니다.
Alternate Anti-Skid Vale
- 각 차축에 대해 한 쌍의 바퀴에만 적용됩니다.
- 미끄러짐을 방지하지만, 기본 시스템보다 효율성이 떨어지며 제동 거리가 더 길어질 수 있습니다.

3. 주요 작동 원리

기본 브레이크 시스템 (Normal System)
- Hydraulic System B를 통해 브레이크 작동.
- 브레이크 미터링 밸브와 안티-스키드 밸브가 정상적으로 작동하며, 각 휠에 적절한 제동력을 분배합니다.
대체 브레이크 시스템 (Alternate System)
- Hydraulic System B가 고장 날 경우, Hydraulic System A가 자동으로 전환.
- 대체 브레이크 미터링 밸브가 유압을 조정하며, 대체 안티-스키드 밸브가 미끄러짐을 방지합니다.
- 이 모드는 효율성이 다소 낮고, 제동 거리가 길어질 수 있습니다.

4. 대체 브레이크 시스템의 구성 요소

브레이크 압력 축적기(Brake Pressure Accumulator): 대체 시스템에서 유압이 부족할 경우 축적된 압력을 사용하여 브레이크를 작동시킵니다.
자동 브레이크 제어 모듈(Auto Brake Control Module): 자동 제동 설정 시 브레이크 압력을 제어하여 안정적인 감속을 제공합니다.
안티-스키드 밸브(Alternate Anti-Skid Valve): 바퀴의 속도를 감지하고 유압을 조정하여 바퀴가 잠기는 것을 방지합니다.

5. 효율성 차이

기본 시스템 (Normal): 모든 바퀴에 대해 효율적으로 작동하며, 제동 거리가 짧습니다.
대체 시스템 (Alternate): 각 차축에 대해 제한된 적용으로, 효율성이 낮고 제동 거리가 증가할 수 있습니다.

6. 요약: 이 브레이크 시스템은 항공기의 착륙과 활주로에서의 제어를 위해 설계되었으며, 기본 시스템에서 문제가 발생해도 대체 시스템이 자동으로 활성화되어 항공기의 안전을 보장합니다. 대체 시스템은 효율성이 약간 떨어질 수 있지만, 비상 상황에서 필수적인 안정성을 제공합니다.

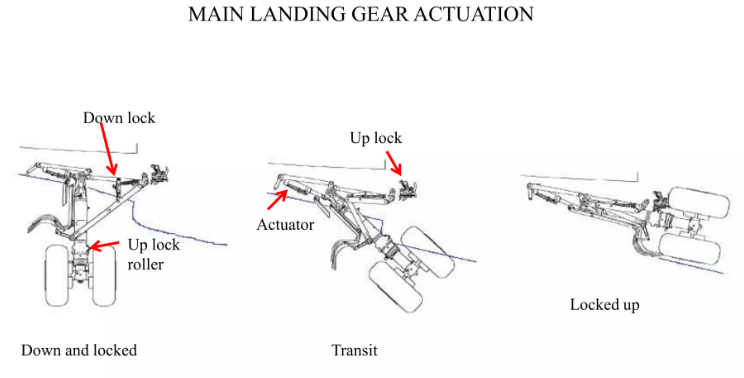

이 이미지는 항공기의 메인 랜딩기어 작동(Main Landing Gear Actuation) 과정을 보여줍니다. 각 단계별로 랜딩기어의 위치와 작동 원리를 설명하겠습니다.

1. Down and Locked (랜딩기어가 내려와 고정된 상태)

Down Lock
- 랜딩기어가 완전히 내려와서 비행기가 지상에서 안정적으로 서 있을 수 있도록 고정하는 장치입니다.
- 착륙 시 랜딩기어가 지면 충격을 흡수하고 안전하게 착지할 수 있도록 보장합니다.
Up Lock Roller
- 랜딩기어를 완전히 내려오는 동안 가이드 역할을 하며 정확한 위치로 유도합니다.
- 이 단계에서는 랜딩기어가 지면에 닿아 하중을 지지합니다.

2. Transit (랜딩기어 이동 중 상태)

Actuator (작동기)
- 유압 또는 전기-기계적 힘을 사용해 랜딩기어를 올리거나 내리는 동작을 제어합니다.
- 이 단계에서는 랜딩기어가 완전히 접히거나 펼쳐지기 전의 이동 중 상태입니다.
- 이동 중에는 기체 구조와 충돌하지 않도록 조심스럽게 움직입니다.

3. Locked Up (랜딩기어가 접힌 상태)

Up Lock
- 랜딩기어가 비행 중 완전히 접혀 기체 내부로 수납된 상태를 고정합니다.
- 랜딩기어가 중력이나 기체 움직임으로 인해 내려오지 않도록 강하게 잠금 상태를 유지합니다.
효과: 항공기의 공기역학적 성능을 유지하기 위해 랜딩기어를 수납함으로써 항력(Drag)을 최소화합니다.

작동 메커니즘 요약

Down Lock: 랜딩기어가 착륙 시 지면과의 충격을 안정적으로 견디도록 고정.
Transit: 랜딩기어가 유압 시스템을 통해 접히거나 펼쳐지는 이동 중 상태.
Up Lock: 비행 중 랜딩기어가 완전히 수납되어 안정적으로 고정된 상태.

이 과정은 항공기 운항의 안전과 효율성을 보장합니다. Down Lock은 착륙 시 충격 흡수를, Up Lock은 비행 중 공기역학적 성능을 유지하며, Transit 단계는 랜딩기어가 이동 중 기체 손상을 방지하도록 설계되었습니다.

이러한 설계는 항공기의 안전성과 효율성을 극대화하는 데 필수적인 요소입니다.

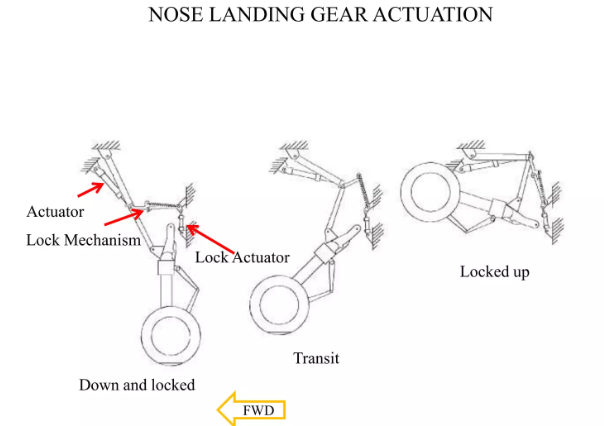

이 이미지는 노즈 랜딩기어 작동(Nose Landing Gear Actuation) 과정을 보여줍니다. 항공기의 랜딩기어는 착륙 및 비행 중 기체의 안전성과 성능을 유지하는 데 중요한 역할을 합니다. 각각의 단계와 주요 구성 요소를 설명하겠습니다.

1. Down and Locked (내려온 상태에서 고정)

Actuator (작동기): 랜딩기어를 내리거나 올리는 동작을 담당하는 유압 또는 전기 작동기입니다.
Lock Mechanism (잠금 장치): 랜딩기어가 완전히 내려온 상태에서 고정되도록 설계된 장치로, 비행 중 기체 흔들림으로 인해 랜딩기어가 움직이지 않도록 합니다.
Lock Actuator (잠금 작동기): 잠금 메커니즘을 작동시켜 랜딩기어가 원하는 위치에서 확실히 고정되도록 보조합니다.

2. Transit (이동 중 상태)

1) 설명

랜딩기어가 유압 시스템에 의해 움직이는 상태로, 완전히 접히거나 내려오기 전에 거치는 과정입니다.
이 상태에서는 랜딩기어가 잠기지 않고 움직일 수 있도록 잠금 장치가 해제됩니다.

2) 특징: 랜딩기어가 기체의 수납 공간으로 들어가거나 내려오는 동안 구조물과 충돌하지 않도록 설계됨.

3. Locked Up (접힌 상태에서 고정)

Lock Mechanism: 랜딩기어가 기체 내부에 완전히 수납된 상태에서 움직이지 않도록 고정합니다.
효과
- 비행 중 공기역학적 성능을 유지하며 항력을 최소화합니다.
- 랜딩기어가 비행 중 잘못 내려오는 사고를 방지합니다.

4. 작동 원리

Down and Locked: 착륙을 위해 랜딩기어가 내려오고 완전히 고정.
Transit: 유압 시스템이 랜딩기어를 접거나 펼치며, 잠금 장치가 해제됨.
Locked Up: 랜딩기어가 기체 내부로 완전히 접히고 고정됨.

5. FWD (Forward 방향 표시): 이미지 하단에 있는 FWD (Forward)는 항공기의 앞쪽 방향을 나타냅니다. 이는 노즈 랜딩기어가 앞쪽으로 작동하는 방식과 기체의 방향성을 시각적으로 이해하는 데 도움을 줍니다.

노즈 랜딩기어는 착륙과 비행 중 항공기의 안정성과 조향을 담당하는 중요한 역할을 합니다. Actuator, Lock Mechanism, 그리고 Lock Actuator와 같은 구성 요소는 랜딩기어의 안전한 작동과 공기역학적 성능 유지를 보장합니다. 이 과정은 항공기 운항의 안전성을 높이는 데 필수적입니다.

6) 랜딩기어 점검 및 유지보수

작동유 및 질소 관리: 랜딩기어 쇼크 스트럿의 작동유와 질소를 적절히 보충하여 완충 효율 유지.
서비싱 절차: 작동유를 보급하고, 질소 압력을 측정하여 규정 범위 내로 유지.

랜딩기어는 항공기의 안정성과 안전을 책임지는 중요한 장치로, 다양한 상황에서 안정적인 작동을 보장하기 위해 설계되었습니다. 철저한 점검과 유지보수를 통해 항공기 안전성을 극대화할 수 있으며, 최신 기술 도입으로 더 나은 성능을 제공할 수 있습니다.

2. 랜딩기어의 주요 기능

랜딩기어는 항공기의 안정성과 효율성을 보장합니다.

충격 흡수: 이착륙 시 충격을 기체와 승객에게 전달되지 않도록 완화.
지상 이동 지원: 활주로와 택싱 경로에서의 안정적인 이동을 지원.
항력 감소: 비행 중 랜딩기어를 접어 연료 효율성을 극대화.

3. 랜딩기어와 항공 안전

랜딩기어는 항공기와 승객의 안전을 보장하는 데 핵심적인 역할을 합니다.

다중 브레이크 시스템: 활주로에서 강력한 제동을 제공.
비상 작동 시스템: 시스템 고장 시 중력 낙하 방식으로 랜딩기어를 펼쳐 착륙 가능.
내충격 설계: 조류 충돌이나 활주로 장애물과의 접촉에도 견딜 수 있는 내구성을 갖춤.

4. 최신 랜딩기어 기술

항공기 기술의 발전과 함께 랜딩기어도 점차 진화하고 있습니다.

탄소섬유 소재: 경량화를 통해 연료 효율을 높임.
전자 유압 제어 시스템: 더욱 정밀한 랜딩기어 작동 가능.
센서 기반 모니터링: 실시간 데이터 분석으로 더 안전한 착륙을 지원.

5. 마무리

랜딩기어는 항공기에서 눈에 띄지 않는 부분이지만, 항공 안전의 숨은 주역이라 할 수 있습니다. 이를 통해 항공기는 충격과 위험으로부터 승객과 기체를 보호하며, 지속적인 기술 발전으로 더 안전하고 효율적인 비행을 가능하게 합니다.
