뉴턴 미터(N·m)는 토크를 측정하는 기본 단위입니다. 이는 물체에 회전력을 가할 때 얼마나 강하게 회전하는지를 나타냅니다. 토크의 공식은 다음과 같습니다.
\[ \tau = F \cdot r \cdot \sin(\theta) \]
- \(\tau\): 토크 (N·m)
- \(F\): 힘 (N)
- \(r\): 회전축에서의 거리 (m)
- \(\theta\): 힘과 회전축 사이의 각도
예시 1: 자동차 엔진 토크
자동차 엔진에 50N의 힘이 가해지고, 회전축에서의 거리가 0.2m이며, 힘이 축과 수직으로 작용할 때의 토크를 계산합니다.
- 힘 (\(F\)): \(50\ \text{N}\). 이는 약 5kg의 물체가 지면에 작용하는 힘과 비슷합니다. 즉, 5kg짜리 물체를 수직으로 누르는 정도의 힘이 가해졌다고 생각할 수 있습니다.
- 거리 (\(r\)): \(0.2\ \text{m}\). 회전축에서 힘이 작용하는 지점까지의 거리는 약 20cm로, 손바닥 한 뼘 정도의 길이에 해당합니다.
- 각도 (\(\theta\)): \(90^\circ\). 힘이 회전축과 수직으로 작용하여, 가장 효율적인 회전력을 만듭니다. 따라서 \(\sin(90^\circ) = 1\) 입니다.
토크의 공식은 다음과 같습니다.
\[ \tau = F \cdot r \cdot \sin(\theta) \]
수치를 대입합니다.
\[ \tau = 50 \cdot 0.2 \cdot \sin(90^\circ) \]
\[ \tau = 50 \cdot 0.2 \cdot 1 = 10\ \text{N·m} \]
따라서, 이 상황에서의 토크는 10 N·m입니다.
결과를 일상적인 비유로 설명
- 지레 원리: 긴 막대기를 이용해 돌을 들어 올릴 때의 원리와 같습니다.
- 20cm 길이의 스패너를 이용해 5kg 정도의 힘을 가하면 나사를 돌릴 때 필요한 회전력이 생깁니다.
- 스패너가 더 길다면 동일한 힘으로 더 큰 토크를 낼 수 있고, 반대로 거리가 짧아지면 더 큰 힘이 필요합니다.
- 힘 (\(F\))이 크거나 거리 (\(r\))가 길수록 토크가 커집니다.
- 각도 (\(\theta\))가 \(90^\circ\)일 때 가장 효율적인 회전력이 발생합니다.
- 이 개념은 자동차 엔진, 공장 기계, 문 손잡이 등 회전이 필요한 모든 상황에서 중요한 역할을 합니다.
예시 2: 기계 설비에서의 토크

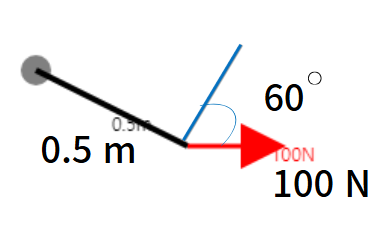

한 공장 설비에서 100N의 힘이 회전축에서 0.5m 떨어진 지점에서 60° 각도로 작용할 때의 토크를 계산합니다. 아래는 해당 이미지입니다.
- 힘 (\(F\)): \(100\ \text{N}\). 이는 약 10kg의 물체가 지면에 작용하는 힘과 비슷합니다. 즉, 10kg짜리 물체를 수직으로 누르는 정도의 힘이 가해졌다고 생각할 수 있습니다.
- 거리 (\(r\)): \(0.5\ \text{m}\). 회전축에서 힘이 작용하는 지점까지의 거리는 약 50cm로, 팔 길이 정도의 길이에 해당합니다.
- 각도 (\(\theta\)): \(60^\circ\). 힘이 회전축과 60° 각도로 작용하므로, 회전력 계산 시 \(\sin(60^\circ)\)를 고려해야 합니다.
토크의 공식은 다음과 같습니다.
\[ \tau = F \cdot r \cdot \sin(\theta) \]
수치를 대입합니다.
\[ \tau = 100 \cdot 0.5 \cdot \sin(60^\circ) \]
\[ \sin(60^\circ) = \frac{\sqrt{3}}{2} \approx 0.866 \]
\[ \tau = 100 \cdot 0.5 \cdot 0.866 = 43.3\ \text{N·m} \]
따라서, 이 상황에서의 토크는 43.3 N·m입니다.
결론
위의 예시를 통해 뉴턴 미터를 계산하는 방법과 적용 사례를 확인할 수 있습니다. 이는 기계 설계, 유지보수, 자동차 엔진 등 여러 분야에서 중요한 역할을 합니다.
