레오나르도 다 빈치는 르네상스 시대의 다재다능한 천재로, 그의 뛰어난 예술 작품 외에도 공학 분야에서 혁신적인 기여를 했습니다. 그의 공학적 스케치와 설계도는 기계공학, 군사공학, 수력공학 등 다양한 분야에 걸쳐 있으며, 현대 기술의 기초를 다지는 데 큰 역할을 했습니다. 이번 글에서는 레오나르도의 공학적 업적에 대해 자세히 살펴보겠습니다.
새의 비행에 관한 코덱스: 비행기의 초기 개념

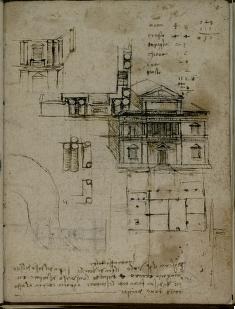

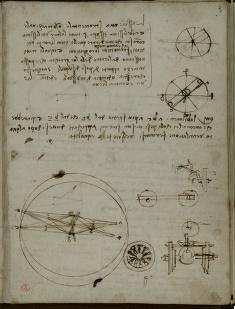

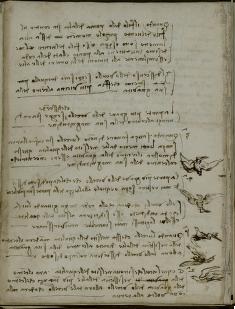

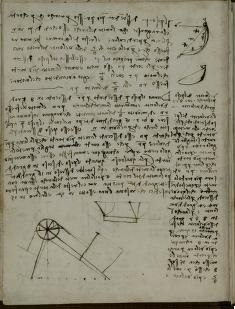

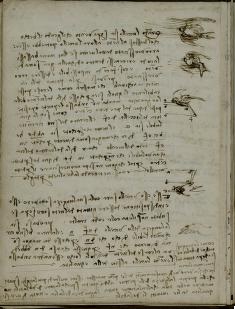

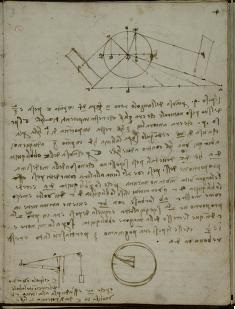

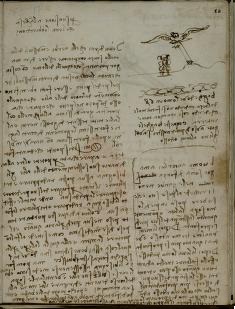

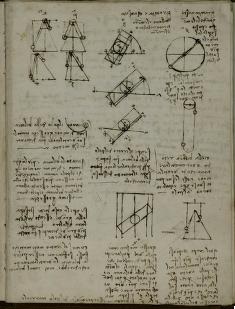

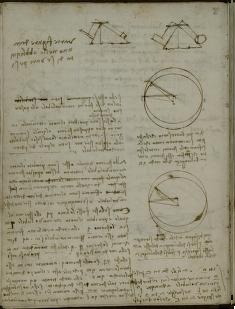

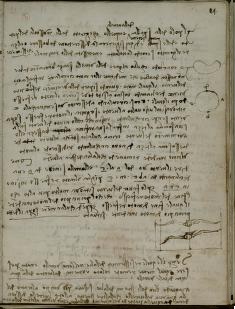

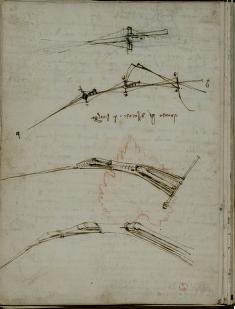

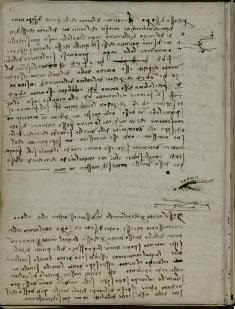

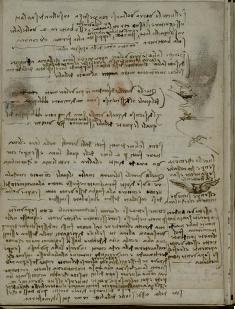

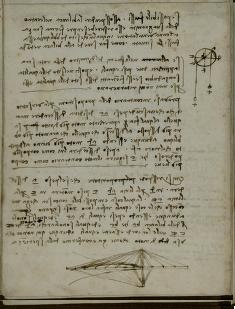

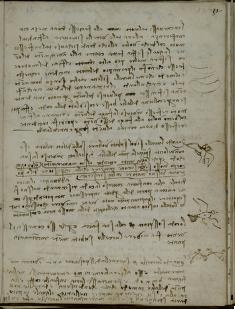

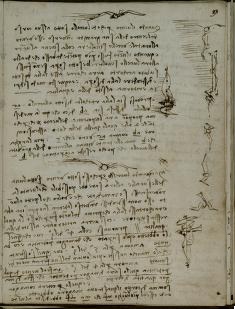

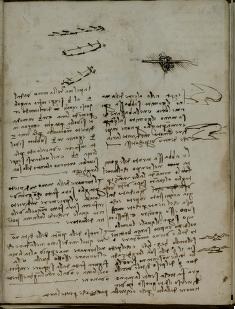

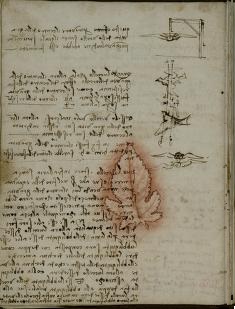

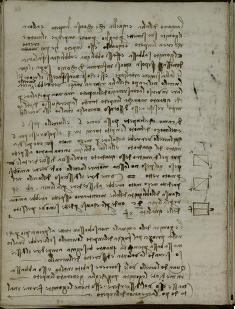

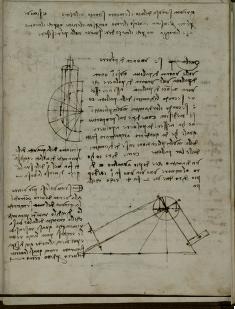

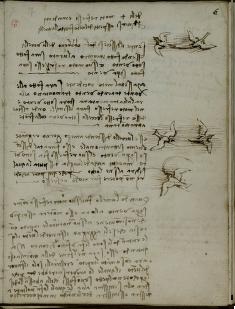

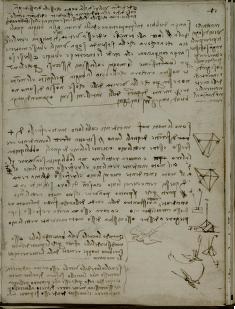

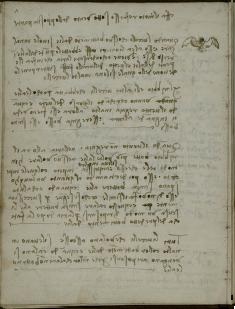

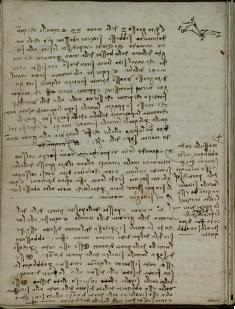

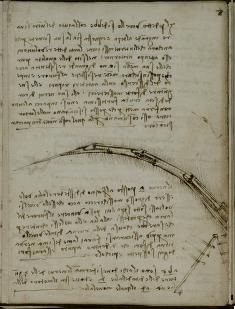

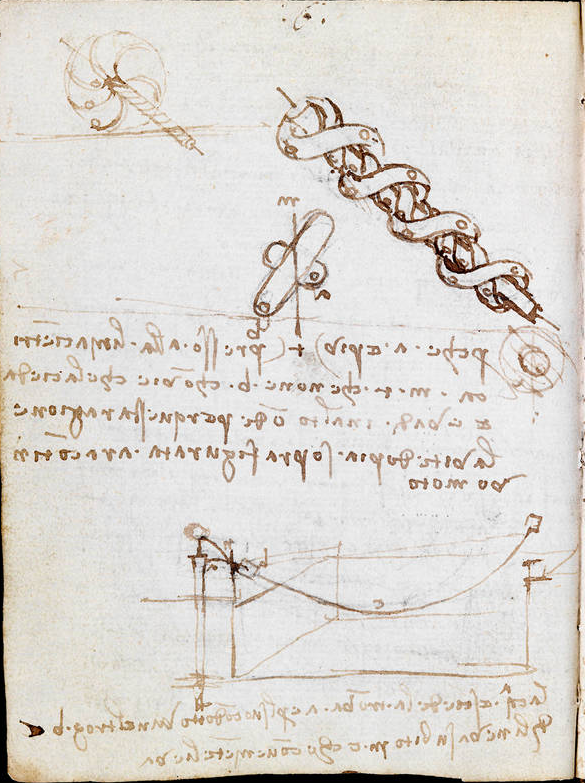

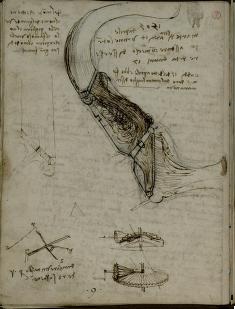

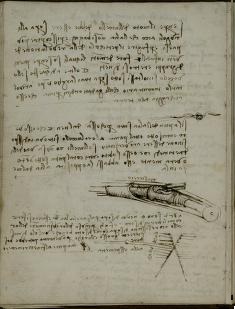

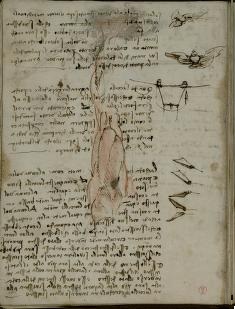

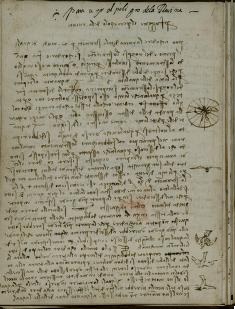

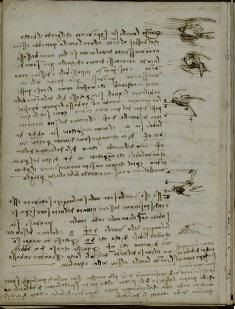

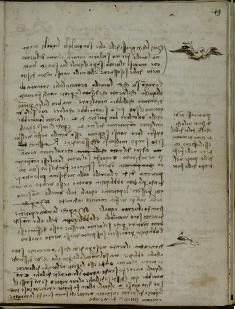

레오나르도는 인간의 오랜 꿈인 하늘을 나는 것에 깊은 관심을 가졌습니다. 그는 새의 비행을 관찰하고, 이를 바탕으로 인간이 날 수 있는 기계를 설계하려 했습니다. 그의 노트에는 다양한 비행 장치의 스케치가 남아 있으며, 이 중 가장 유명한 것이 오르니톱터(Ornithopter)입니다. 오르니톱터는 새의 날갯짓을 모방한 비행 장치로, 날개를 위아래로 움직여 공중을 떠오를 수 있는 개념을 구상했습니다. 레오나르도의 스케치는 당시의 과학적 이해를 넘어선 혁신적인 발상이었으며, 비행기 설계의 기초가 되는 원리를 담고 있습니다. 그의 아이디어는 수 세기 후에야 비행기를 개발하는 데 영감을 주었으며, 오늘날의 항공기 설계에 중요한 기초가 되었습니다. 아래는 Library of Congress에서 발췌한 Codex on the Flight of Birds의 40여 페이지 레오나르도 스케치입니다. 내용은 pdf로도 확인하실 수 있습니다.

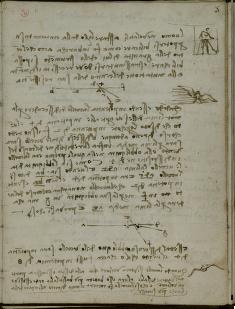

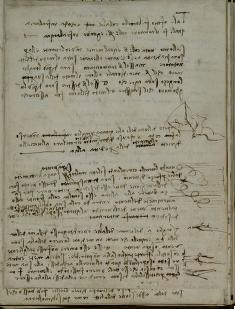

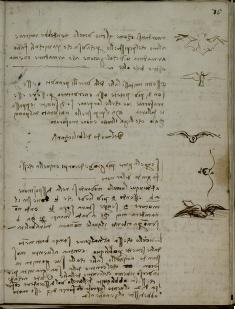

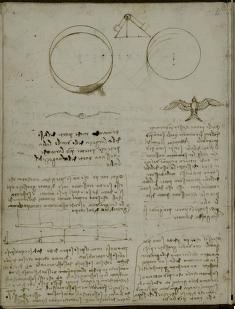

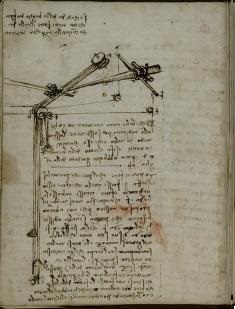

<비행기 연구의 원본 스케치>
새의 비행에 관한 코덱스 (Codex on the Flight of Birds) 상세 설명
레오나르도 다 빈치(1452-1519)는 르네상스 예술의 거장으로 널리 알려져 있지만, 그는 기술에도 깊은 관심을 가졌습니다. 특히 그는 비행기, 탱크, 심해 잠수복 등 잠재적인 군사적 용도가 있는 다양한 발명품을 설계했습니다. 레오나르도는 인간의 기계적 비행 가능성에 매료되었고, 이를 연구하기 위해 많은 시간을 투자했습니다. 그 결과, 1505-1506년 사이에 Codex on the Flight of Birds (새의 비행에 관한 코덱스)가 탄생했습니다. 다음은 주요 내용입니다.
① 비행기 설계: 레오나르도는 글라이더와 헬리콥터를 구상하며, 인간이 비행할 수 있는 기계를 설계했습니다. 그는 공기의 본질, 새의 비행 원리 등을 이해하고자 35,000개 이상의 단어와 500개의 스케치를 남겼습니다.
- 과학적 탐구: 코덱스에는 비행의 원리, 바람과 해류의 영향, 깃털의 기능, 날개의 움직임이 공기를 압축하는 방식, 새 꼬리의 역할 등의 주제가 다루어져 있습니다. 이 모든 연구는 레오나르도의 과학적 탐구 능력을 보여줍니다.
- 거울 쓰기: 레오나르도의 글은 거울 쓰기 형태로 작성되었습니다. 이는 오른쪽에서 왼쪽으로 글을 쓰는 방식으로, 개별 문자가 반전되어 있어 거울로만 읽을 수 있습니다. 이는 그의 작업을 보호하기 위한 조치로 여겨집니다.
② 역사적 배경: 이 코덱스는 제작 후 복잡한 소유권 역사를 거쳤습니다. 5개의 대형 폴리오(대형 판)가 19세기 중반에 런던에서 판매되었고, 이 중 일부는 다양한 수집가들에게 흩어졌습니다. 그러나 대부분의 사본은 1867년 Giacomo Manzoni di Lugo의 상속인들이 구매한 후, 르네상스 러시아 학자 Teodoro Sabachnikoff에게 판매되었습니다. Sabachnikoff는 1892년에 사본의 첫 인쇄판을 출판하고, 1893년 이 작품을 이탈리아의 Margherita 여왕에게 기증했습니다. 이 작품은 이후 토리노의 왕립 도서관(Biblioteca Reale di Torino)에 보관되었으며, 1967년에 제본되었습니다.
③ 전시: 2013년에는 이 코덱스가 미국 워싱턴 DC의 스미소니언 국립 항공우주박물관(Smithsonian National Air and Space Museum)에 전시되었습니다. 이 전시를 통해 코덱스는 더 많은 사람들에게 공개되었으며, 레오나르도의 과학적 유산을 재조명하는 계기가 되었습니다.
군사적 용도의 기계: 탱크

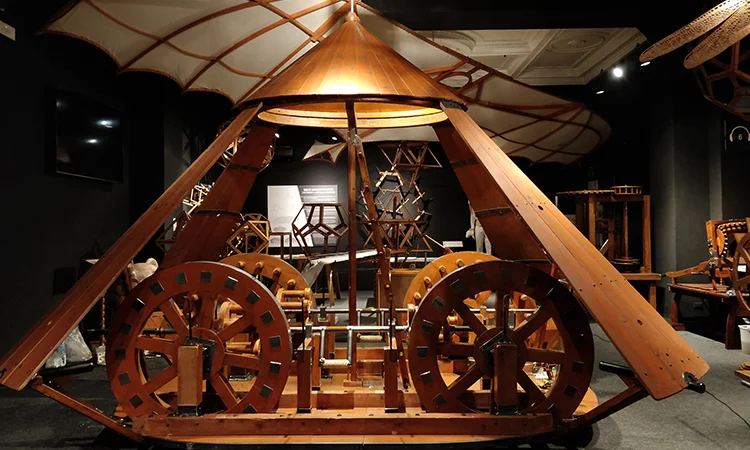

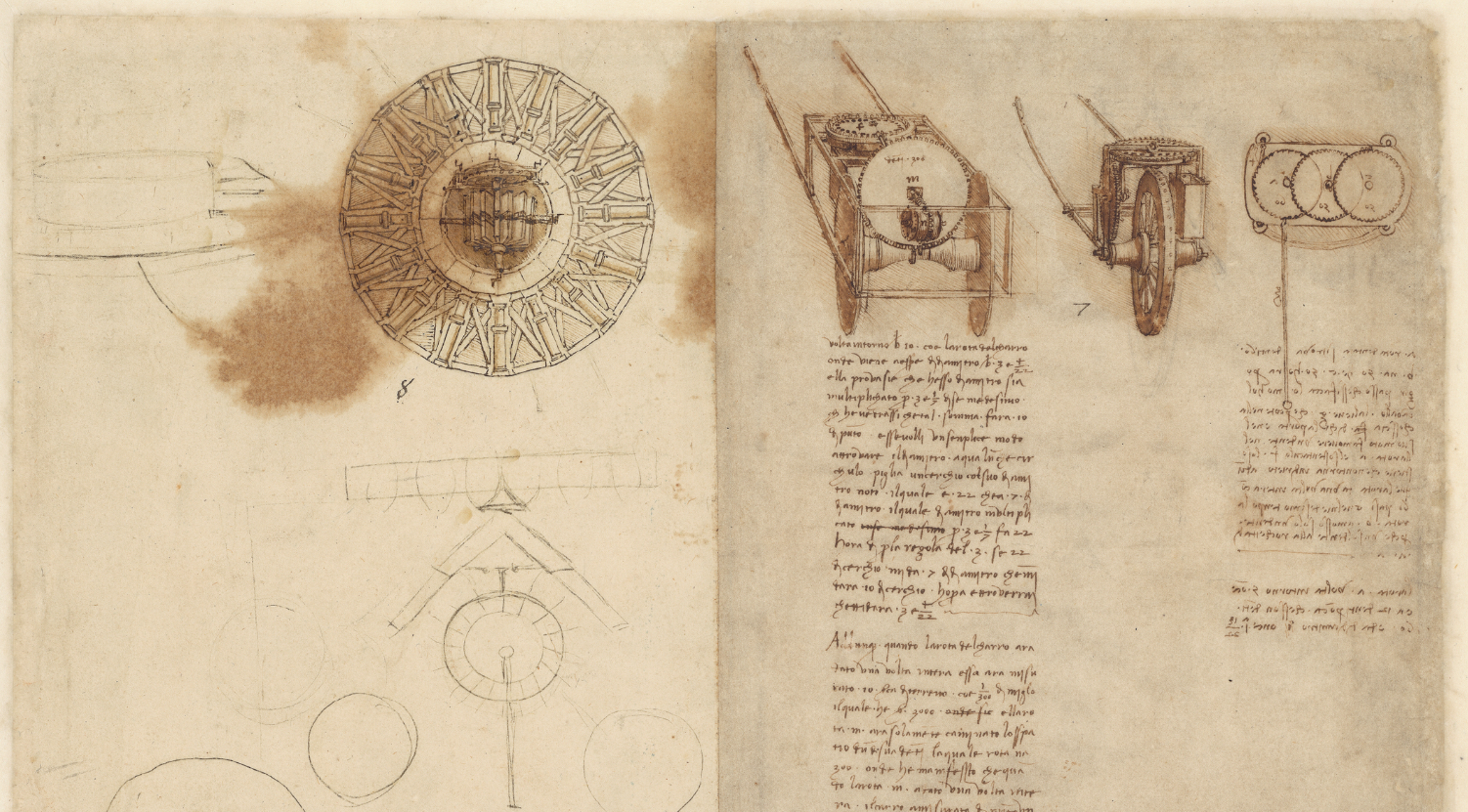

레오나르도 다 빈치의 탱크 설계는 그가 1487년경에 구상한 것으로, 당시의 군사 기술을 혁신적으로 변화시킬 수 있는 개념이었습니다. 그의 탱크는 전투 중 적의 화살과 공격으로부터 보호받을 수 있는 장갑 차량의 형태를 띠고 있었습니다. 레오나르도의 탱크 설계는 여러 바퀴와 날카로운 스파이크로 이루어진 원형의 장갑판으로 둘러싸여 있으며, 내부에는 병사들이 장치한 대포를 조작할 수 있는 공간이 있었습니다. 아래 탱크에 대한 이미지 설명으로 스케치는 밀라노의 암브로시아나 도서관에 소장된 Codex Atlanticus의 한 페이지로, 디지털 아카이브에서 추가 정보를 탐색할 수 있습니다.
① 이미지 설명
▷ 왼쪽 상단의 원형 구조: 탱크의 상단에서 내려다본 모습을 보여주며, 여러 개의 바퀴가 방사형으로 배치되어 있습니다. 이는 탱크가 모든 방향으로 이동할 수 있도록 설계된 구조를 반영하고 있습니다.
▷ 오른쪽의 기계적 장치들: 기어와 크랭크가 연결된 복잡한 메커니즘이 묘사되어 있으며, 이는 탱크의 바퀴를 움직이기 위한 동력 전달 장치입니다. 병사들이 내부에서 이 장치를 조작하여 탱크를 움직일 수 있도록 설계되었습니다. 물론 여기에는 다른 해석도 존재합니다.
▷ 중앙 하단의 스케치: 다양한 기계 부품의 세부적인 구조와 그 작동 방식을 보여주는 추가적인 스케치들로, 레오나르도의 기계적 사고가 어떻게 발전했는지를 잘 보여줍니다.
②주요 특징
▷ 원형 장갑판: 탱크의 외부는 금속으로 된 원형 장갑판으로 덮여 있어 적의 공격으로부터 방어가 가능했습니다.
▷ 다중 대포: 내부에는 여러 대포가 장착되어 있어 다양한 방향으로 포격이 가능했습니다.
▷ 기어와 크랭크: 병사들이 내부에서 핸드 크랭크를 돌려 기어를 조작함으로써 탱크가 움직이도록 설계되었습니다.
▷ 전방위 이동: 레오나르도의 설계는 탱크가 모든 방향으로 이동할 수 있도록 계획되었지만, 그의 스케치에는 의도적인 실수가 있어 실제 작동에는 제한이 있었을 것으로 보입니다.
레오나르도의 탱크는 실제로 만들어지지는 않았지만, 이 설계는 현대 전차의 개념을 예고하는 중요한 역사적 문서로 평가받고 있습니다. 그의 스케치는 당시로서는 매우 혁신적이었으며, 전쟁의 판도를 바꾸는 무기로 구상되었습니다.
해양 탐사 장치: 레오나르도의 잠수함 설계
레오나르도 다 빈치는 해양 탐사와 해군 전술에 대한 깊은 관심을 가지고 있었으며, 이를 바탕으로 여러 혁신적인 장치를 설계했습니다. 그 중 가장 주목할 만한 것은 바로 잠수함(Submarine)의 초기 개념입니다. 레오나르도의 잠수함 설계는 그의 시대를 훨씬 앞서간 발상이었으며, 현대 잠수함 개발에 중요한 영감을 주었습니다. 다음 사진은 레오나르도가 스케치한 잠수함을 현대에 이르러 제작한 파괴 무기로서 조종사가 적의 함선에 몰래 접근하여 돌파구를 마련할 수 있도록 하는 것이었습니다. 두 부분으로 구성되었는데 전통적인 보트와 선으로 연결된 잠수함입니다. 조종사는 해치를 통해 잠수함에 들어갔고, 수중 시야를 위한 고글을 착용했으며 튜브를 통해 호흡했습니다.
위의 사이트는 이 내용의 출처입니다.
① 잠수함 설계의 배경과 목적
레오나르도의 잠수함 설계는 해저 탐사뿐만 아니라 군사적 용도로도 구상되었습니다. 그는 잠수함이 해저를 탐사할 수 있는 능력뿐만 아니라, 적의 해상 함대를 은밀히 공격할 수 있는 전략적 도구로 사용될 수 있다고 생각했습니다. 당시 해상 전투에서 기습적인 공격은 큰 이점을 제공할 수 있었기에, 레오나르도의 잠수함 설계는 전술적으로 매우 혁신적이었습니다.
② 잠수함의 구조와 작동 원리
레오나르도의 노트에는 잠수함의 구조와 작동 원리에 대한 상세한 설명이 포함되어 있습니다. 그는 잠수함이 수면 아래에서 작동할 수 있도록 하는 여러 메커니즘을 구상했습니다. 이 잠수함은 기본적으로 물 속으로 잠수할 수 있는 밀폐된 장치로, 내부에 공기를 저장할 수 있는 공간을 마련하고, 외부 압력에 견딜 수 있도록 설계되었습니다.
그의 설계는 나무와 금속을 결합한 복합 구조로, 외부 충격에 강하며 내부의 공기를 유지할 수 있도록 했습니다. 또한, 잠수함 내부에서 공기를 순환시키기 위한 환기 시스템도 구상되었습니다. 이러한 구조적 설계는 오늘날의 잠수함이 작동하는 원리와 기본적으로 유사합니다.
③ 기술적 한계와 실제 제작
레오나르도의 잠수함 설계는 당시 기술적 한계로 인해 실제로 제작되지는 못했습니다. 15세기 말에서 16세기 초의 기술 수준으로는 잠수함이 필요로 하는 고도의 밀폐 기술과 해저에서의 작동 안정성을 구현하기 어려웠습니다. 또한, 해양 공학에 대한 이해가 충분하지 않았기 때문에 그의 설계는 구상 단계에 머물렀습니다. 하지만 레오나르도의 잠수함 설계는 그가 얼마나 창의적이고 과학적인 사고를 했는지를 잘 보여줍니다. 그의 아이디어는 단순히 당시의 기술적 한계를 뛰어넘는 것이었으며, 이후 수세기 동안 해양 탐사와 군사 기술 발전에 큰 영감을 주었습니다.
그 외 기계적 발명들
레오나르도는 이외에도 다양한 기계적 발명품을 설계했습니다. 예를 들어, 자전거의 초기 개념, 자동차와 유사한 자주식 차량, 그리고 다양한 공성 무기들이 그의 설계에 포함되어 있습니다. 이러한 발명품들은 당시로서는 혁신적이었으며, 그의 천재성을 잘 보여줍니다.
① 오르니톱터(Ornithopter)

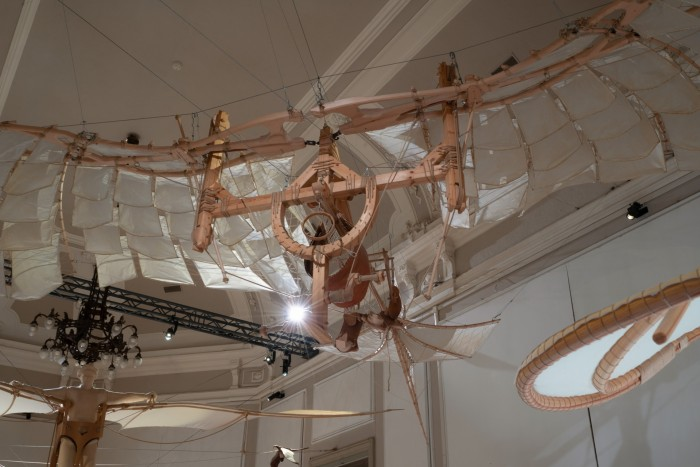

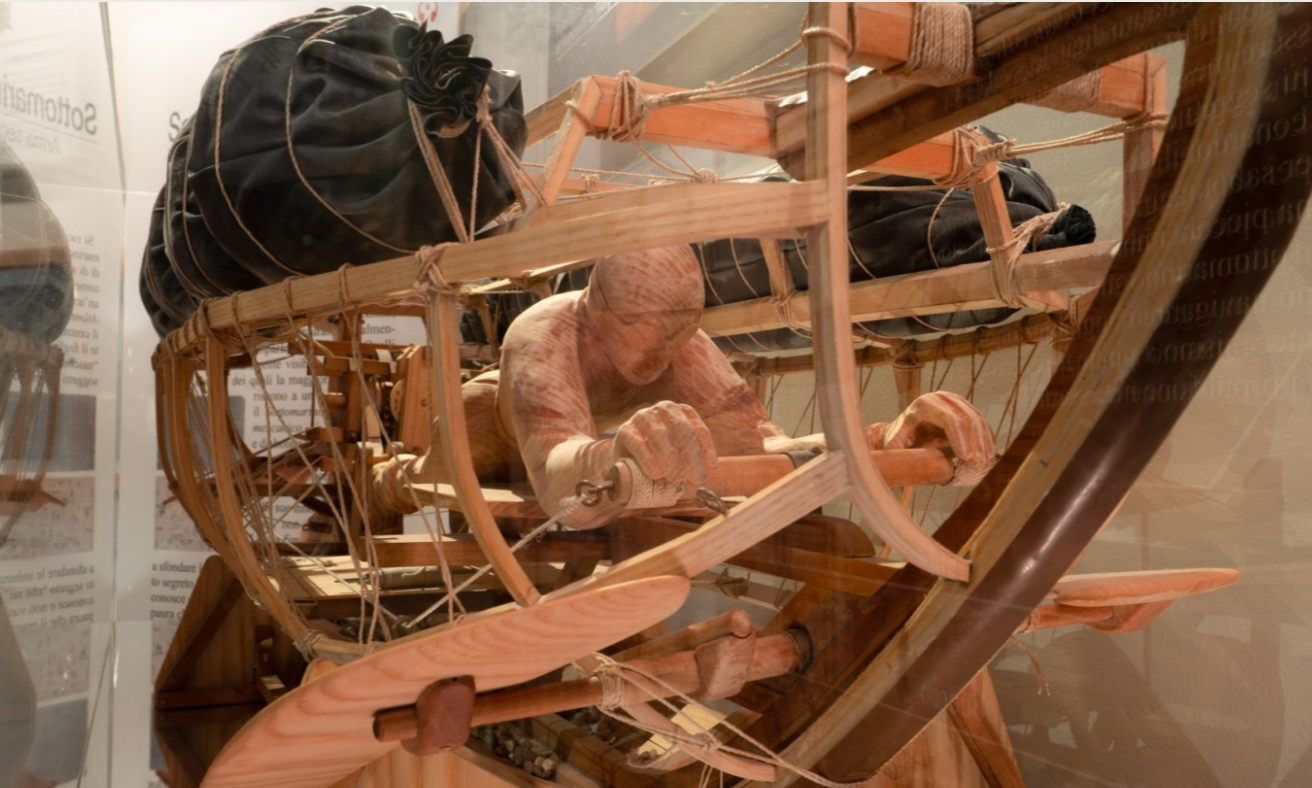

좌측 이미지는 레오나르도 다 빈치의 비행 장치 중 하나인 오르니톱터(Ornithopter)의 모형을 보여줍니다. 오르니톱터는 새의 날갯짓을 모방하여 공중을 나는 것을 목표로 설계된 기계입니다. 레오나르도는 새의 비행을 관찰한 후, 인간이 공중을 날 수 있는 기계를 구상하였고, 이 오르니톱터가 그 결과물 중 하나입니다. 다음은 주요 특징입니다.
▷ 날개 구조: 이 장치는 새의 날개와 유사한 구조를 가지고 있으며, 날개를 위아래로 움직여 양력을 발생시키는 방식으로 설계되었습니다.
▷ 구성 재료: 모형은 나무와 천을 사용하여 제작되었으며, 이는 레오나르도가 당시 사용할 수 있었던 재료를 기반으로 한 것입니다.
▷ 탑승 공간: 중앙에 탑승자가 위치하여 날개의 움직임을 조정할 수 있도록 설계되었습니다.
이 모형은 레오나르도의 비행 장치 연구를 시각적으로 보여주며, 그의 기계적 상상력과 공학적 능력을 잘 드러냅니다. 이러한 모형은 피렌체의 레오나르도 대화형 박물관과 같은 곳에서 전시되어 있습니다. 이곳에서는 레오나르도의 다양한 발명품을 직접 보고 체험할 수 있는 기회를 제공합니다.

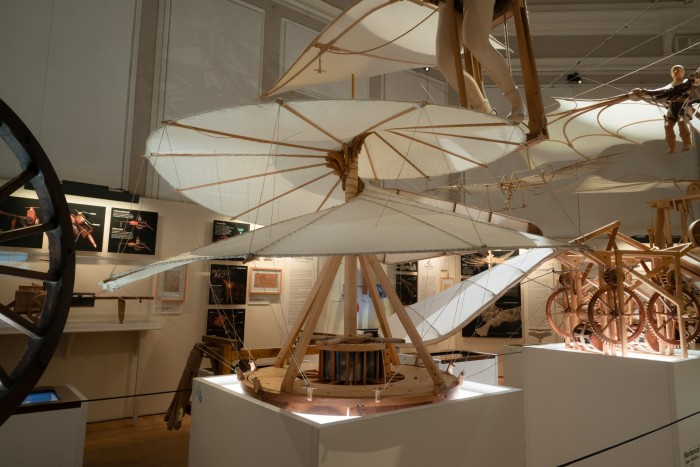

② 에어 스크류(Aerial Screw)
우측 이미지는 레오나르도 다 빈치의 비행 장치 중 하나인 에어 스크류(Aerial Screw)의 모형을 보여줍니다. 이 장치는 헬리콥터의 초기 개념으로 간주되며, 공중에 떠오르기 위해 공기를 나선형으로 밀어내는 구조로 설계되었습니다. 주요 특징입니다.
▷ 나선형 디자인: 이 장치는 대형 나선형 스크류 모양으로 되어 있으며, 나선형 날개가 회전하면서 공기를 밀어내어 양력을 발생시키는 원리로 설계되었습니다.
▷ 구성 재료: 모형은 주로 나무와 천으로 만들어졌으며, 이는 레오나르도가 당시 사용할 수 있었던 재료를 기반으로 한 것입니다.
▷ 실제 비행 여부: 이 장치가 실제로 비행했을 가능성은 낮지만, 이는 레오나르도의 창의적 사고와 기계 공학에 대한 깊은 이해를 잘 보여주는 예입니다.
이 모형은 피렌체에 있는 레오나르도 다 빈치 대화형 박물관과 같은 곳에서 전시되어 있으며, 방문객들은 이와 같은 다양한 발명품을 직접 보고 체험할 수 있습니다.
군사공학: 전쟁의 판도를 바꾸다
레오나르도는 군사공학 분야에서도 혁신적인 설계를 남겼습니다. 그는 공성 무기, 방어 구조물, 그리고 전투용 장비 등을 설계하여 군사 전략에 기여했습니다. 예를 들어, 그는 다연발 포, 비밀 통로, 방어 요새 등의 개념을 구상하여, 전쟁의 판도를 바꾸는 데 중요한 역할을 했습니다. 이러한 설계도는 전투의 효율성을 높이고, 방어를 강화하는 데 중요한 기여를 했습니다.
수력공학: 물의 힘을 활용하다
레오나르도 다 빈치의 수력공학 관련 스케치와 설계는 그의 다양한 노트와 문서에 포함되어 있으며, 이 중 많은 것들이 Codex Atlanticus에 보관되어 있습니다. 이 문서는 밀라노의 암브로시아나 도서관(Biblioteca Ambrosiana)에서 보관 중이며, 일부는 디지털 아카이브를 통해 온라인으로 접근할 수 있습니다.
① 수차(Waterwheel) 스케치

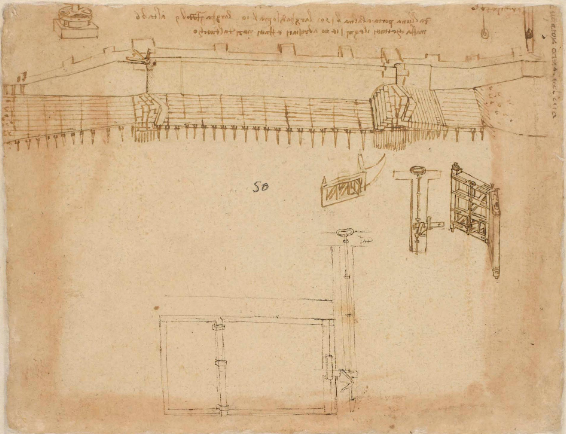

아래 이미지는 레오나르도 다 빈치의 수력공학 관련 설계 스케치 중 하나로, 수문과 수차와 관련된 구조를 보여줍니다.
▷ 상단 부분: 여기에는 레오나르도가 수로를 따라 배치한 구조물을 묘사하고 있습니다. 이 구조물은 물의 흐름을 제어하거나, 수차와 같은 기계 장치를 작동시키기 위한 것으로 보입니다. 배수 시스템과 관련된 요소도 포함되어 있을 수 있습니다.
▷ 하단 부분: 이 부분에는 다양한 기계 장치와 구조물의 세부 설계가 포함되어 있습니다. 이는 물의 힘을 효율적으로 사용하기 위한 수문 또는 수차의 설계로 해석할 수 있습니다. 이러한 설계는 레오나르도가 수력 공학에서 물의 흐름을 제어하고, 이를 동력으로 전환하려는 시도를 보여줍니다.
레오나르도는 물의 흐름을 이용해 동력을 생산할 수 있는 다양한 수차를 설계했습니다. 그의 수차 설계는 물의 운동 에너지를 기계적 에너지로 변환하는 원리를 활용한 것으로, 이는 현대 수력발전의 기초가 되는 원리입니다. 이러한 스케치는 Codex Atlanticus의 여러 페이지에 포함되어 있으며, 그의 기계적 발명품 중 하나로 중요한 위치를 차지하고 있습니다.
② 도시의 수로 시스템 설계
레오나르도는 도시의 물 공급과 관리를 위한 수로 시스템을 구상했습니다. 그는 물의 흐름을 제어하고, 효율적으로 분배하는 방법을 스케치로 남겼습니다. 이러한 설계도는 당시 도시의 생활 환경 개선에 중요한 기여를 했으며, 현대의 물 관리 시스템에도 큰 영향을 미쳤습니다.
③ 물의 힘을 활용한 다양한 기계 장치
레오나르도의 노트에는 물의 흐름과 힘을 이용해 다양한 기계 장치를 설계한 스케치들이 포함되어 있습니다. 이는 물의 유속과 압력을 이용해 여러 가지 기계적 작업을 수행할 수 있도록 설계된 기계들로, 그의 공학적 창의성을 잘 보여줍니다.

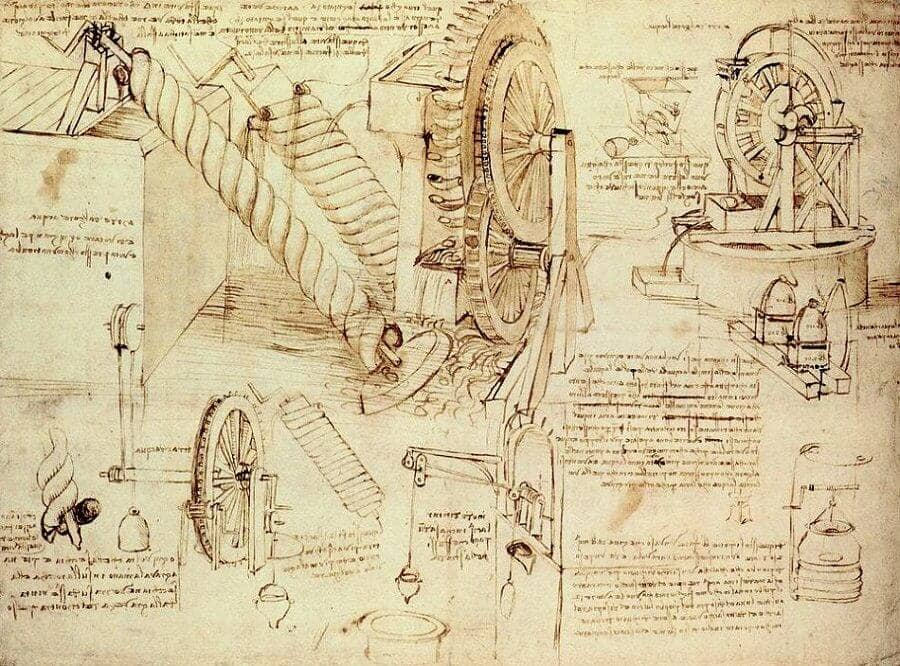

아래 이미지는 레오나르도 다 빈치의 수력공학 관련 설계도 중 일부로, 물의 힘을 이용한 다양한 기계 장치들을 보여줍니다. 이 스케치는 여러 형태의 물레방아와 그와 관련된 메커니즘을 상세히 묘사하고 있으며, 레오나르도의 공학적 창의성을 잘 드러냅니다. 주요 특징입니다.
▷ 물레방아(Waterwheel): 중앙에는 전통적인 물레방아의 설계가 보입니다. 이 물레방아는 수로에서 떨어지는 물의 힘을 이용해 바퀴를 돌리고, 그 바퀴의 회전력을 기계적 작업으로 전환하는 구조를 갖고 있습니다. 이러한 설계는 물의 힘을 동력으로 변환하는 원리로, 오늘날의 수력발전 시스템과 비슷한 개념입니다.
▷ 아르키메데스 나사(Archimedes' Screw): 왼쪽 상단에는 아르키메데스 나사가 보입니다. 이 장치는 물을 높은 곳으로 끌어올리기 위해 고안된 것으로, 나사 모양의 기계가 회전하면서 물을 위로 이동시킵니다. 이는 농업과 도시의 물 공급 시스템에 사용될 수 있습니다.
▷ 기타 기계 장치: 이외에도 레오나르도는 물의 힘을 이용해 작동하는 다양한 기계 장치를 설계했으며, 그 중 일부는 오른쪽에 묘사되어 있습니다. 이러한 기계들은 물의 흐름을 제어하거나, 특정한 기계적 작업을 수행하기 위해 고안되었습니다.
이 스케치는 레오나르도 다 빈치의 뛰어난 공학적 사고와 물의 힘을 효율적으로 활용하려는 그의 노력을 잘 보여줍니다. 그의 수력공학 설계는 당시로서는 매우 혁신적이었습니다. 이 스케치는 Codex Atlanticus의 일부로, 밀라노의 암브로시아나 도서관(Biblioteca Ambrosiana)에서 보관 중입니다.

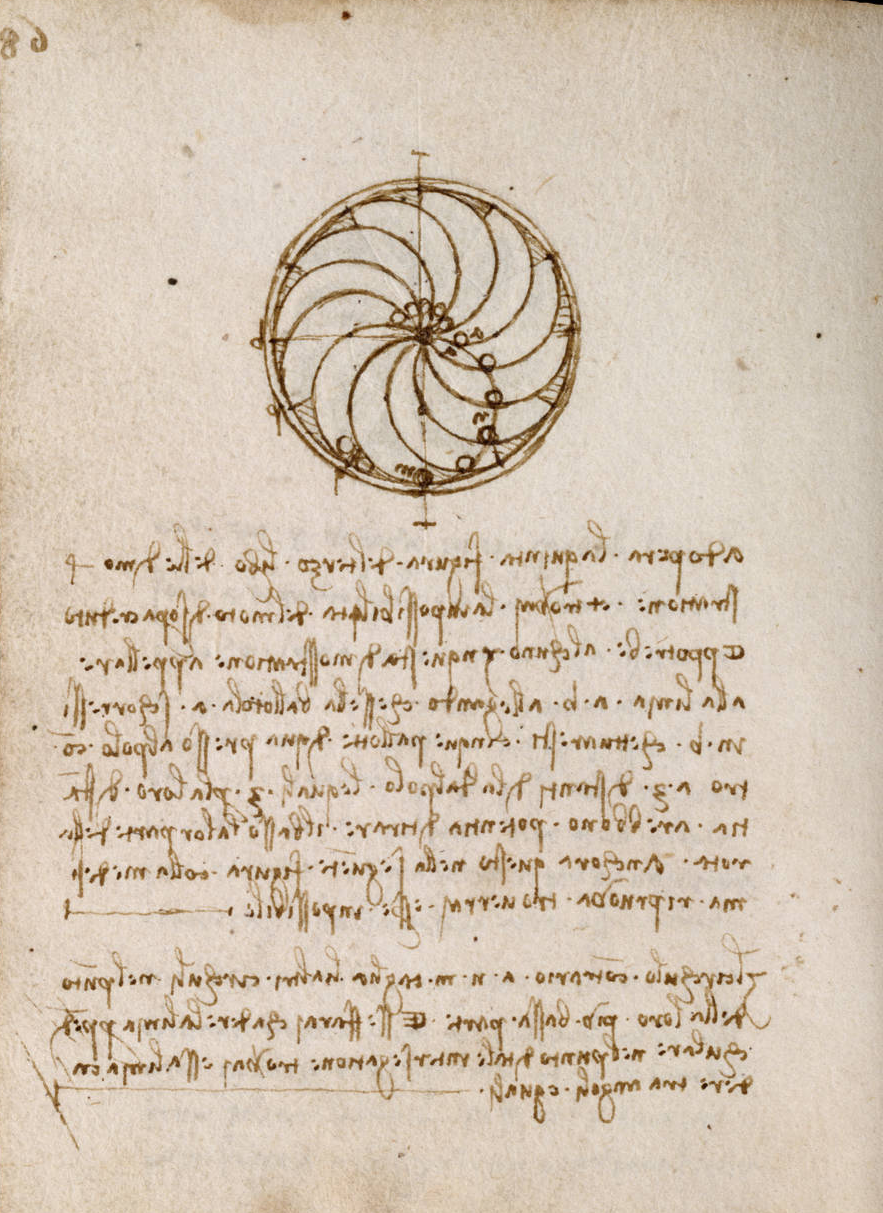

▷ 영구운동 장치: 영구 운동은 한 번 활성화되면 영원히 돌아가는 바퀴처럼 영원히 돌아가는 가상의 기계 개념입니다. 레오나르도는 영구 운동에 대한 철저한 연구를 여러 번 했지만 결국 이 이론을 거부했습니다. 출처는 빅토리아 앤 앨버트 박물관입니다. 이 사이트를 통해 레오나르도의 Codex Forster I, II, III의 광범위한 내용을 읽을 수 있습니다.
마무리
레오나르도 다 빈치는 르네상스 시대의 천재로, 예술 작품뿐만 아니라 공학 분야에서도 혁신적인 기여를 남겼습니다. 그의 공학적 스케치와 설계는 기계공학, 군사공학, 수력공학 등 다양한 분야에 걸쳐 있으며, 현대 기술의 기초를 마련하는 데 큰 역할을 했습니다. 레오나르도의 새의 비행에 관한 코덱스(Codex on the Flight of Birds)는 비행기 설계의 초기 개념을 제시했으며, 그의 비행 연구는 오늘날 항공기 설계의 중요한 기초가 되었습니다. 또한, 그는 전투용 탱크와 잠수함을 설계하며 군사공학 분야에서도 혁신을 이끌었습니다. 그의 수력공학 스케치에서는 물의 힘을 활용한 다양한 기계 장치를 설계하여, 현대 수력발전과 물 관리 시스템에 큰 영감을 제공했습니다. 레오나르도 다 빈치는 단순한 예술가를 넘어, 과학과 공학의 경계를 넘나들며 현대 기술의 토대를 마련한 선구자였습니다. 그의 스케치와 설계는 그가 얼마나 앞서간 사고를 지녔는지를 보여줍니다.
